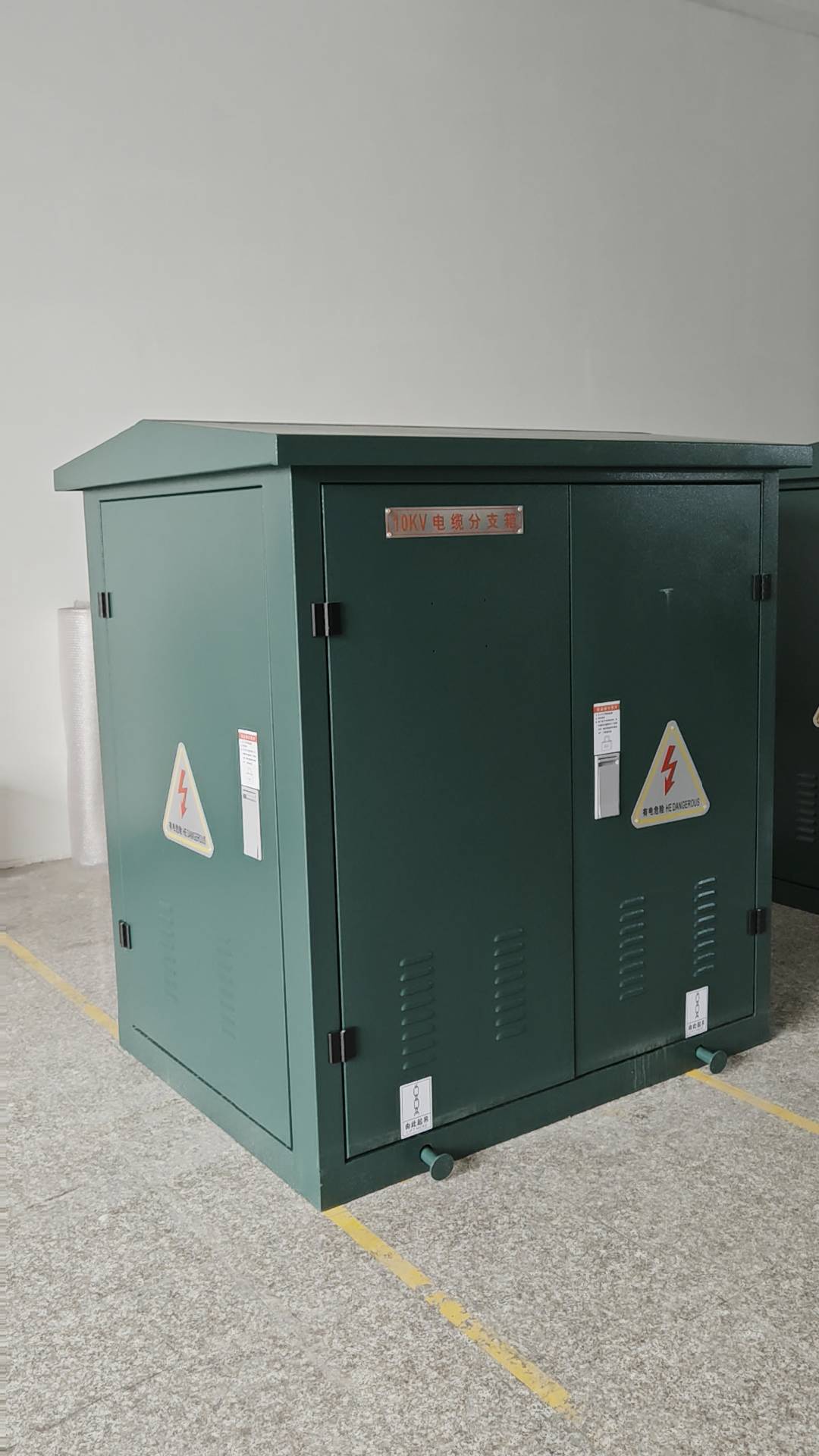

环网柜是什么？10kV高压环网柜的类型、选型与配电柜厂家采购指南
在10kV配电网里，环网柜是出现频率极高的一类设备。它体量不大，却承担着电源分接、线路互供、故障隔离和负荷转带的关键作用。无论是城市道路两侧的箱式变电站、居民小区的配电房，还是工业园区、光伏电站、轨道交通的供电节点，都能见到环网柜的身影。对设计院、成套厂、工程公司和终端用户来说，弄清楚环网柜的结构原理、类型差异和选型逻辑，直接关系到供电可靠性与后期运维成本。本文围绕环网柜展开，结合10kV环网柜、高压环网柜、充气式环网柜、固体绝缘环网柜等常见品类的实际应用，梳理一套可落地的选型与验收思路。
一、环网柜与环网供电：先搞清它在系统中的位置
所谓"环网"，是指把两条或两条以上的电源线路首尾相连，形成一个闭环式的供电网络。正常运行时通常采用开环运行方式，一旦某一段线路或设备发生故障，通过操作环网柜内的开关设备把故障段隔离出去，再由另一侧电源继续供电，从而实现"不停电或少停电"。
环网柜就是实现这种运行方式的终端设备。它以负荷开关、负荷开关—熔断器组合电器或真空断路器为主要元件，配合接地开关、母线、电缆接头、避雷器、带电显示器和二次控制单元，构成一个结构紧凑、可扩展的配电单元。由于它承担的是"分配"和"切换"职能，而非像主变压器那样承担能量变换，所以体积小、进出线灵活、操作直观是它最突出的特点。
需要区分的是，环网柜、开关柜、配电柜在工程口语中常被混用，但严格来说：开关柜偏指含断路器、用于进出线和保护的中高压柜体；配电柜更多用于低压侧；而环网柜则是10kV/35kV配电网络中专门面向环网供电场景的一类开关设备，额定电流多在630A以下，结构上更强调紧凑与免维护。
二、环网柜的主要类型：空气、充气、固体绝缘怎么选
按绝缘介质和结构形式划分，目前市场上主流的环网柜可以分为三类，各有明确的适用边界。
- 空气绝缘环网柜：以空气作为主绝缘介质，结构简单、造价相对较低、检修方便，缺点是体积较大，对配电室环境要求高，在潮湿、凝露、盐雾或粉尘严重的场所容易出现绝缘下降问题。
- 充气式环网柜：把母线、开关、接地开关等带电部件密封在充有绝缘气体的不锈钢气箱内，常见有共箱式和单元式两种结构。气箱防护等级一般可达IP67，受外界环境影响极小，适合地下室、隧道、海边、潮湿多尘等场合。传统产品以SF6作为绝缘介质，近年来干燥空气、氮气及环保混合气体产品也在逐步推广。
- 固体绝缘环网柜：用环氧树脂等固体绝缘材料把带电部件整体浇注或固封，从源头上消除气体泄漏风险，低温环境适应性强，体积紧凑，无温室气体排放问题，在北方高寒地区和环保要求较高的项目中优势明显。
选型时不要只盯着价格。地下配电室、电缆沟、高湿高盐雾区域优先考虑充气式或固体绝缘产品；室内干燥、通风良好、检修频繁的中小型站点，空气绝缘产品性价比更高。对于环保要求严格或对气体泄漏有顾虑的项目，固体绝缘环网柜和环保气体产品值得重点评估。
三、10kV环网柜的核心结构与关键参数
一台典型的10kV环网柜，通常由以下几个部分构成：
- 主开关：负荷开关用于关合和开断负荷电流，负荷开关—熔断器组合电器兼具开断短路电流能力，真空断路器则用于需要继电保护的场合。
- 接地开关与三工位机构：三工位机构把合闸、分闸、接地三个位置集成于一体，配合五防联锁，杜绝误操作。
- 母线室与电缆室：母线承担各回路之间的电气连接，电缆室用于接插电缆终端，需预留足够的爬电距离和散热空间。
- 二次控制单元：包括保护、测量、通信模块，新一代产品多配DTU或一二次融合终端，支持IEC 61850、Modbus等规约，便于接入配电自动化系统。
- 辅助元件：避雷器、带电显示器、故障指示器、温湿度控制器、加热除湿装置等。
采购时需要重点确认的参数包括：额定电压（常见10kV设备对应的额定电压为12kV）、额定电流（常见630A、1250A）、额定短时耐受电流及持续时间（如20kA/4s）、额定短路关合能力、机械寿命与电气寿命、气箱防护等级、内部燃弧等级，以及是否通过温升、绝缘、局放、机械操作等型式试验。这些参数直接决定了设备在系统短路冲击下的安全边界。
四、环网柜在制造业与城市配网中的典型应用
环网柜的适用场景远比想象中广。结合制造业与市政电力需求，常见应用包括以下几类：
- 城市道路与市政工程：与箱式变电站、电缆分支箱配合，构成道路照明、交通设施和沿线用户的供电网。
- 工业园区与厂房配电：食品加工、纺织印染、化工、制药、汽车零部件、五金模具等制造企业，车间负荷分散、用电设备多，采用环网柜做二级配电，可实现分区供电和快速隔离故障。
- 新能源与电力设施：风电场、光伏电站的集电线路、升压站进出线，常使用高压环网柜或断路器柜作为汇集与保护单元。
- 住宅小区与商业综合体：地下配电室内空间有限，紧凑型环网柜便于布置和维护。
- 轨道交通、隧道、矿山：环境潮湿多尘，对防护等级和免维护性能要求高，多选用充气式环网柜。
在制造业场景中，供电中断往往意味着整条生产线停摆、在制品报废。因此，企业做配电方案时，不应只关注变压器容量，还要重视环网柜的转供能力和自动化水平，把供电可靠性当成生产保障的一部分来考虑。
五、选型要点：从负荷、环境、自动化三个维度入手
环网柜选型没有通用答案，核心是匹配实际工况。可以从三个维度逐层梳理：
第一，看负荷性质。纯负荷类回路可选用负荷开关柜；带变压器的回路宜配置负荷开关—熔断器组合电器，利用熔断器实现短路保护；对供电连续性要求高、需要与上级保护配合的进出线，则应选用真空断路器柜，并考虑配网自动化终端的接入。
第二，看运行环境。潮湿、凝露、盐雾、高海拔、低温、粉尘、振动等条件都会影响绝缘性能与机械动作可靠性。海拔超过1000米时需按标准修正绝缘水平；沿海项目要关注盐雾腐蚀；北方户外站点应评估低温下机构动作与气体压力变化。
第三，看自动化与扩展需求。是否需要遥控、遥测、遥信功能，是否需要预留备用间隔，是否需要与箱式变电站、电缆分支箱统一组网，这些都会影响柜体结构、二次配置和通信接口的选择。
此外，还要把全生命周期成本算清楚。设备本体价格只是其中一部分，安装空间、土建投入、后期检修频率、停电损失同样是成本项。一台设计合理、运行稳定的环网柜，其综合价值往往高于价格最低的方案。
六、安装、验收与日常运维的实用建议
设备到货只是开始。电力设备安装与调试环节，建议重点把控以下几点：
- 基础槽钢的水平度、接地网连接的可靠性和接地电阻值，需满足设计与规范要求。
- 电缆头制作要规范，尤其是冷缩、热缩终端的剥切尺寸与应力锥处理，避免运行中击穿。
- 投运前应完成主回路电阻测量、绝缘电阻测试、交流耐压试验、机械操作与联锁试验，并核对相序。
- 充气式产品需检查气箱压力与年泄漏率指标，确认压力表读数在允许范围。
- 二次回路的保护定值、通信参数要与配电自动化主站核对一致，避免投运后无法遥控。
运行阶段，建议建立定期巡视制度，关注柜内温湿度、有无异常放电声、带电显示器状态、加热除湿装置是否正常投退。对装有局放在线监测或测温装置的站点，应定期查看趋势数据，发现异常及时处理，把隐患消除在故障发生之前。
七、选择配电柜厂家时的几个关注点
环网柜属于中高压配电设备，制造质量与厂家能力关联度极高。筛选配电柜厂家时，可以重点考察几方面：是否具备完整的型式试验报告和资质文件；是否有同类工况的成功案例；柜体钣金、气箱焊接、固封工艺等核心工序是自制还是外协；二次部分是否具备自主设计与调试能力；能否提供从选型、图纸深化到现场电力设备安装的完整服务。
固杰电力科技长期专注环网柜、开关柜、箱式变电站、电缆分支箱等输配电设备的研发与配套，产品覆盖10kV环网柜、充气式环网柜、固体绝缘环网柜等系列，可根据项目环境、负荷特点与自动化需求提供定制方案，并配合完成现场安装调试。对于正在筹备配电工程的企业来说，选择一家能长期响应、能在细节上把住关的供应商，比单纯比价更有意义。
八、常见问题答疑
环网柜和开关柜可以互相替代吗？不能完全替代。环网柜主要用于环网供电场景下的负荷分配与切换，额定电流和开断能力有相对明确的适用范围；开关柜则更宽泛，含断路器方案可承担保护与更大容量的进出线任务。具体选型要结合系统短路容量和保护配置确定。
充气式环网柜一定比空气绝缘的好吗？不一定。充气式在恶劣环境下优势明显，但价格较高，检修也需要专业条件。室内环境良好、检修便利的站点，空气绝缘产品完全能够胜任。
固体绝缘环网柜适合哪些场合？适合高寒、潮湿、环保要求高、希望免维护或少维护的项目，尤其是对SF6泄漏有顾虑的场所。
环网柜能否接入配电自动化系统？可以。目前多数产品支持配置DTU或一二次融合终端，通过光纤、无线或载波方式与主站通信，实现遥测、遥信、遥控功能。
配电网的可靠性，往往就藏在这些看似普通的设备细节里。把类型选对、参数核清、安装做扎实、运维跟得上，环网柜才能真正发挥它在环网供电中的价值。
